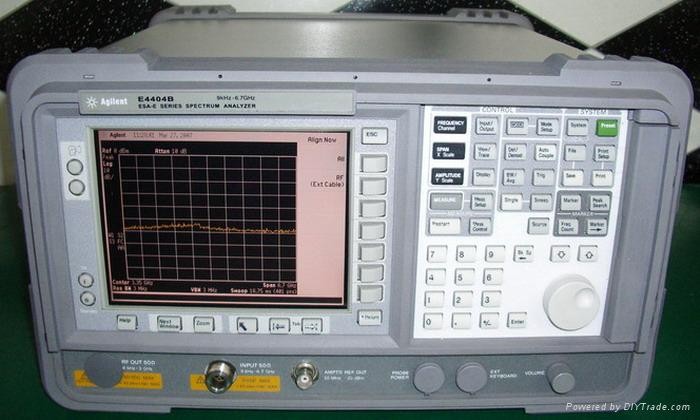

E4404B 供應 Agilent E4404B 供應

歐陽R:13537229325

QQ:   1226365851

回收工廠或個人、庫存閑置、二手儀器及附件。

長期  銷售、維修、回收 高頻 二手儀器。

溫馨提示：如果您找不到聯系方式，請?jiān)跒g覽器上搜索一下，旺貿通儀器儀表

 頻率指標

 頻率范圍頻段 0

 9 KHz - 3.0 GHz(直流耦合）

 0

 100 KHz - 3.0 GHz(交流耦合）

 1 2.85 GHz - 6.7 GHz

 頻率基準 （選件1D5）

 老化率 ±2×10-7/年 ±1×10-7/年

 溫度穩定度 ±5×10-6 ±5×10-8

 調整率 ±5×10-7 ±1×10-8

 頻率讀出

 精度(起始處，終止處，中心處，頻標處): ±（頻率讀數×頻率基準誤差1+間隔精度+RBW的15%+10 Hz）

 頻標計數器2 精度2： ±（頻標精度×頻率基準誤差1+計數器分辨率+1Hz×N4)

 計數器分辯率 可在1Hz - 100KHz之間選擇

 頻率間隔：

 范圍： 0

 Hz（零掃頻間隔），100Hz×N4到頻譜分析儀的頻率范圍 分辯率： 2 Hz×N4

 精度： 間隔的±1%

 頻率掃描時間

 范圍： 5ms - 2000s

 間隔=0Hz（選件AYX）： 5ms - 2000s；20μs- 2000s(RBW≥1KHz)

 精度： ±1%

 掃描觸發： 自激、單次、電源、視頻、外部、延遲和選通（選擇1D6）

 延遲觸發范圍： 1μs-

 400s 分辯率帶寬（RBW） 范圍： 1 KHz - 5 MHz（-3 dB),按1，3，10順序分檔；9 KHz - 120 KHz

（-6 dB)EMI帶寬 選件IDR： 增加10，30，100和300 Hz（-3 dB)帶寬和200 Hz（-6 dB)EMI帶寬

 精度： 1 KHz - 3 MHz RBW ±15% 5 MHz ±30% 10 Hz - 300 Hz RBW ±10%

 選擇性（典型值）-6 dB/-3 dB 10 Hz - 300 Hz(選擇1DR) <5:1 1 KHz - 5 MHz <15:1

 視頻帶寬

 范圍： 30 Hz - 3 MHz6,按1，3，10順序分檔 選件1DR： 1 Hz - 3 MHz6

 穩定度噪聲邊帶（1 KHz RBW，30Hz VBW和取樣檢波器）

 與連續波信號的偏離≥10 KHz ≤ -90 dBc/Hz+20LogN4 與連續波信號的偏離≥20 KHz

 ≤ -98 dBc/Hz+20LogN4 與連續波信號的偏離≥30 KHz ≤ 100 dBc/Hz+20LogN4 與連續波信號的偏離≥100 KHz ≤ -112 dBc/Hz+20LogN4

 剩余調頻

 1 KHz RBW，1 KHz VBW0 ≤ 150×N4Hz pk-pk(100ms)

 選件1D5 ≤ 100×N4Hz pk-pk(100ms)

 選件1DR，1DE ≤ 2×N4Hz pk-pk(20ms) 與系統相關的邊帶（與連續波信號的偏離） ≥30 KHz

 ≤ -65 dBc+20LogN4

 幅度指標

 幅度范圍

 測量范圍： 從顯示的平均噪聲電平至大安全輸入電平

 輸入衰減器范圍 0 - 60 dB,以5 dB步進

 大安全輸入電平

 平均連續功率 （輸入衰減器≥15 dB)： +30 dBm(1W)

 峰值脈沖功率 （輸入衰減器≥30 dB)： +30 dBm(1W)

 直流 E4401B(75 選件1DP): 100 Vdc 1

 dB增益壓縮（輸入混頻器^5上的總功率） ≥50 MHz 0 dBm ≥6.7 GHz -3 dBm ≥13.2 GHz -5 dBm

 顯示的平均噪聲電平（dBm)(輸入端匹配負載，0dB衰減，取樣檢波器，30/1 Hz VBW）

 1 KHz RBW 10 Hz RBW（選件1DR） 帶前置放大器（選件1D5）時的1

 KHz RBW 帶前置放大器（選件1DR，1DS）時的10 Hz RBW

 400 KHz - 1 MHz ≤-115 ≤-134 ≤-131 ≤-149 1 MHz - 500 MHz ≤+119 ≤-138 ≤-135 ≤-153 500

 MHz - 1 GHz ≤-117 ≤-136 ≤-133 ≤-151 1 GHz - 1.5 GHz ≤-113 ≤-132 ≤-129 ≤-147

 顯示范圍

 對數刻度： 0,1,0.2,0.5dB/格和1-20 dB/格，按1 dB步進，10格顯示

 RBW≤300 Hz（選件1DR） 自參考電平起0至-120 dB經校準 RBW≤1 KHz 自參考電平起0至-85

 dB經校準 線性刻度 10格 刻度單位 dBm,dBmV,dBμV,V和W 在50 MHz處輸入衰減的轉換不確定度

 衰減設置 0 dB - 5 dB ±3.0 dB 10 dB 參考 15 dB ±3.0 dB 20

 - 60 dB（Agilent E4401B) ±（0.1 dB+0.01×衰減器設置） 20 - 65 dB ±（0.1 dB+0.01×衰減器設置）

 總幅度精度9±(0.54 dB+ 頻率基準） 射頻輸入駐波比（在調諧頻率上）10 dB衰減

 100 KHz - 6.7 GHz ≤1.4:16 分辯帶寬轉換不確定度（相對于1 KHz RBW，在參考電平上）

 10 Hz - 3 MHz RBW ±0.3 dB 5 MHz ±0.6 dB

 參考電平

 范圍 與幅度范圍相同

 分辯率 對于對數刻度為0.1

 dB；對于線性刻度為參考電平的±0.12% 精度（參考電平衰減器設置）

 -10 dBm 至 -60 dBm ±0.3 dB -60 dBm 至 -85 dBm ±0.5 dB -85 dBm 至 -90 dBm ±0.7 dB

 顯示器刻度的逼真度

 對數大累積

 0 dB 至 -85 dB ±(0.3 dB+0.01×偏離參考電平的dB數） 0

 dB 至 -98 dB(選件1DR） ±(0.3 dB+0.01×偏離參考電平的dB數） 98

 dB 至 -120 dB(選件1DR) ±(2 dB+0.01×偏離參考電平的dB數）

 對數增量精度 0 dB 至 -85 dB 自參考電平起±0.4 dB/4 dB

 線性精度 參考電平的±2%

 線性到對數的轉換不確定度 在參考電平上為±0.15 dB

 對數刻度轉換 無誤差

 寄生響應

 二次諧波失真 10 MHz - 500 MHz 10 MHz -500 MHz

 對于輸入混頻器^5上的-30 dBm 音頻信號而言，<-65 dBc(+35 dBm SHI) 500 MHz -1.5 GHz

 對于輸入混頻器^5上的-30 dBm 音頻信號而言，<-75 dBc(+45 dBm SHI)

 1.5 GHz -2.0 GHz 對于輸入混頻器^5上的-10

 dBm 音頻信號而言，<-85 dBc(+75 dBm SHI) >2.0

 GHz 對于輸入混頻器^5上的-10 dBm 音頻信號而言(或低于顯示的平均噪聲電平），(+90 dBm SHI)

 三階互調失真

 100 MHz - 6.7 MHz 對于輸入混頻器-7上的兩個-30

 dBm音頻信號和>50 KHz的間隔而言，<-82 dBc(+11 dBm TOI,+16 dBm典型值5） >6.7

 MHz 對于輸入混頻器^5上的兩個-30 dBm音頻信號和>50 KHz的間隔,<75 dBc

 其它與輸入相關的寄生信號（在頻段內）

 偏離>30 KHz 對于輸入混頻器5上的音頻信號，<-65 dBc

 剩余響應（輸入端接匹配負載和0 dB衰減） 150 KHz - 6.7 GHz <-90 dBm

 一般指標

 溫度范圍 工作溫度： 0℃~+55℃  儲藏溫度： -40℃~+75℃

 EMI兼容性： 傳導干輻射 擾符合CISPR pub 11/1900 Groupl ClassA

 聲頻噪聲（ISO07779） 聲壓<40dBa強度<4.6貝爾

  指標

 已針對MIL-PRF-28800F class3的環境指標進行定型測試

 電源要求

 接通交流工作（1線）電壓，頻率 90~132Vrms,47-440Hz

 功耗 <300W 待機（0線）功耗 <5W

 直流工作電壓 12-20vAC 功耗 <200W

 測量速度

 測量速率 ≧28次更度/s 遠地測量和GPIB傳送速率 ≧19次更新

 數據存儲（額定） 內部 200條示跡或200個狀態 外部（軟盤） 200條示跡或200個狀態

 可 的程序存儲器 可提供2MB 選件B72 可提供10MB

 重量（不帶選件） 14.9KG(32.9磅）

 尺寸 不帶把手 222mm(高）*409mm(長）*373mm(寬）

 帶把手（大值） 222mm(高）*516mm(長）*408mm(寬）
