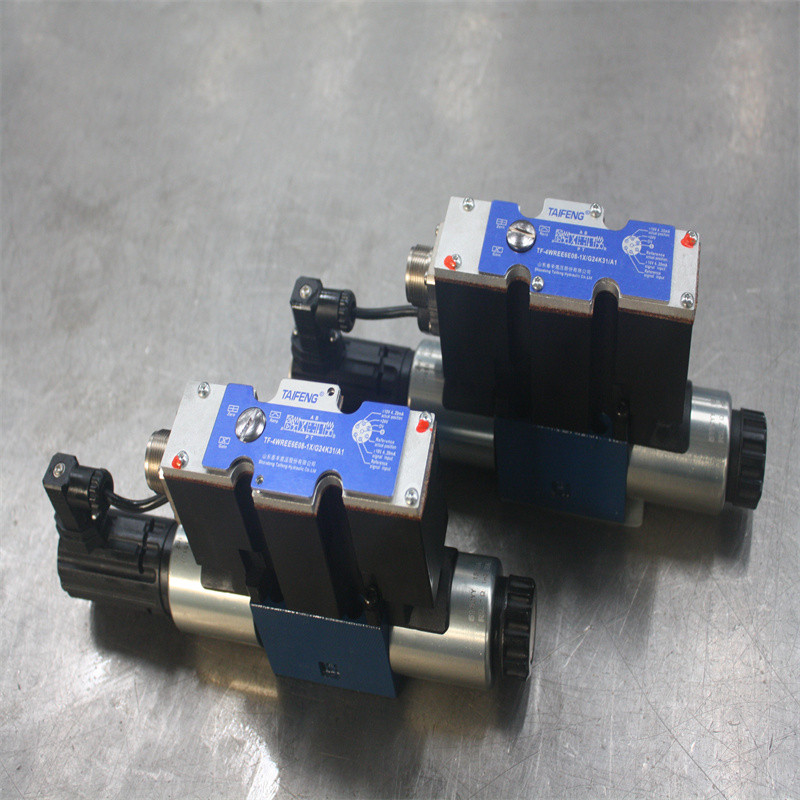

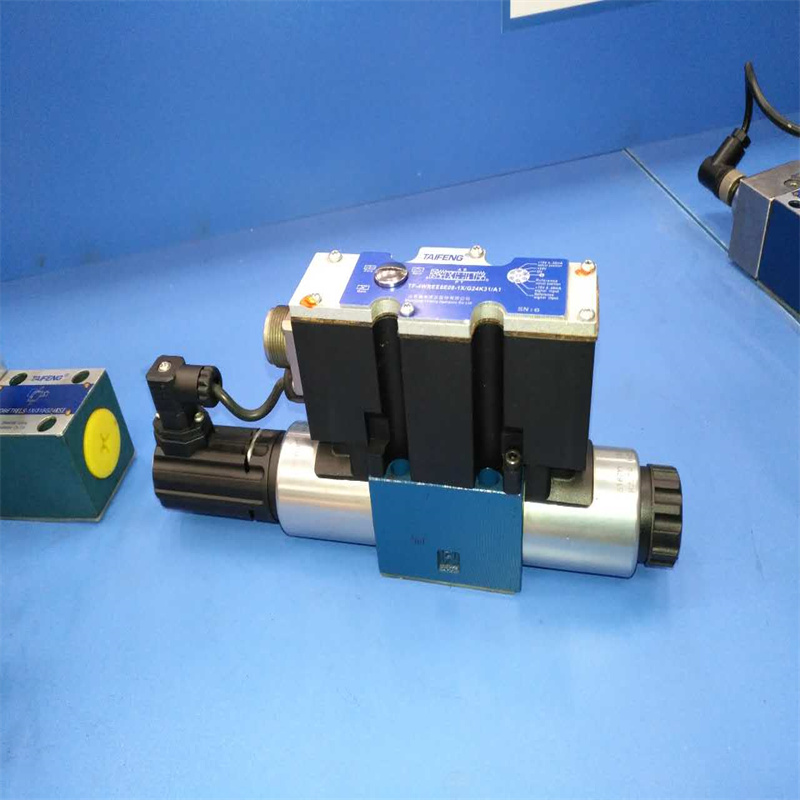

T4WREE型閥是比例電磁鐵驅動的直動型比例方向閥,用于控制液流的流量大小和流動方向。該閥由閥體( 1)、閥芯(2)、彈簧(3)、一個或兩個比例電磁鐵(4)、位移傳感器(5)、集成式比例放大器(6)組成。
電磁鐵(4)不帶電時,對中彈簧(3)將閥芯(2)保持在中位。比例電磁鐵得電被激勵后，電磁力將直接驅動閥芯運動。當電磁鐵 A被激勵后，閩芯(2)將被推向右側，其位移量與輸入信號成比例，閥芯(2)的節(jié)流槽將逐漸打開至某一開度，從而控制液流流量，閥芯(2)的實際位置受位移傳感器(5)監(jiān)控。若電磁鐵斷電，閥芯靠復位彈簧復位。
