（1） 與帆布軟接的連接

　　用金屬條壓緊帆布，用木螺釘或鉚釘將其固定在風管開口四周即可。

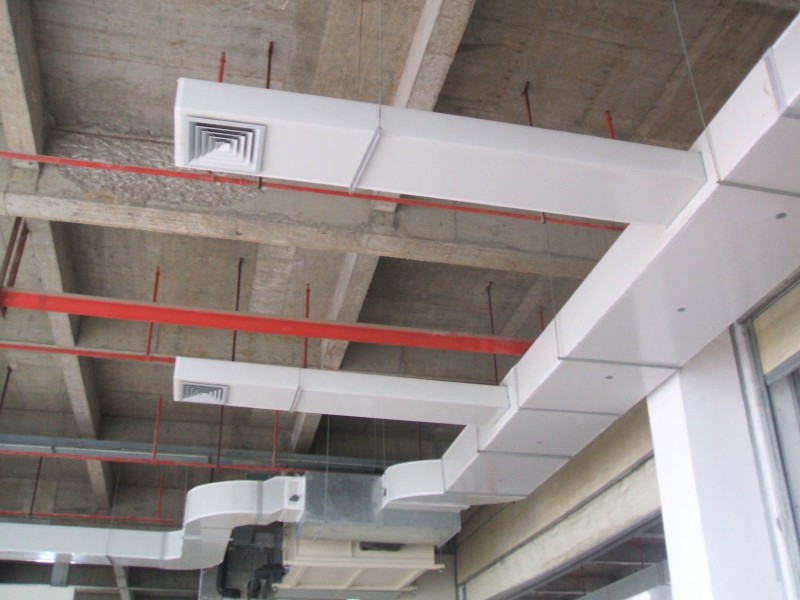

（2） 與風口的硬接

　　依風口規格在管道上開孔，在管道和風口重合處涂膠粘合，在風口四周用玻璃膠密封。如需加固，可用螺釘固定風口與管道。

（3） 與調節閥等有法蘭設備的連接

　　"F"形鋁質法蘭專用于風管與調節閥的連接。 在"F"形法蘭內側和風管端部涂上膠水，粘接后將法蘭與調節閥連接即可。

　　"U"形固定卡可用于風管與許多金屬部件連接，如風口、消音器等。可用自攻螺釘來固定"U"形卡和部件。



（4） 與圓形金屬軟管的連接



板材的拼接

　　由于板的粘接可能性，切割后的窄板可拼接后重復利用。切成45度邊，涂膠粘接兩部分，再用鋁箔膠帶貼在兩窄板的縫合處。



安裝方法和工具

　　合適的工具、正確的工程組織安排以及良好的施工實踐可以安裝出持久耐用、令人叫絕的風管系統。下列工具有助于提高質量和效率。

施工組織

現場組裝：

　　（1） 發給每個工人有關每個區域或風機所需管段和配件的詳細圖紙。

　?。?） 確保施工人員懂得標準管道施工的要求，特別是原施工圖為金屬風管配制而不是用MDC方法。

　?。?） 為正確的安裝提供所有的物品以免現場替換。包括：

　　　　　所需的膠帶、粘接劑。

　　　　　為了加固和安裝，配備裝訂槍及安裝工具。

　　　　　設備連接，防火閥、軟管接頭以及其它為風行風管系統設計的附件。

　?。?） 確保施工人員能夠：

　　　　　減少損失和正確維修所有損壞的管段。

　　　　　妥善保管風管。

　　　　　確保組裝好的風管緊密連接。

　　　　　組裝好最大數量的管段用于吊裝。

　　　　　按正確的間隔吊裝和支撐風管。

　?。?） 所有的接縫必須在一條線上。改變接縫會導致不正確的風管走向；風管走向發生扭曲或旋轉，說明風管在開槽或成型時沒有正確操作。

　?。?）檢查管道是否正確地連接和加固。用許可的密封材料修補管道表面的破損。

施工工具

　　工具：1、工作臺3000mm*1200mm 2、壓尺4000mm 3、壓尺1200mm 4、直角尺 5、大劃規

　　　　　 6、切刀（雙刀和直刀） 7、手動彎板機 8、涂膠槍或刷子

　　耗材與附件：1、專用膠水 2、玻璃膠 3、鋁鉑膠帶 4、輕鋼龍骨 5、絲桿 6、各種成型法蘭

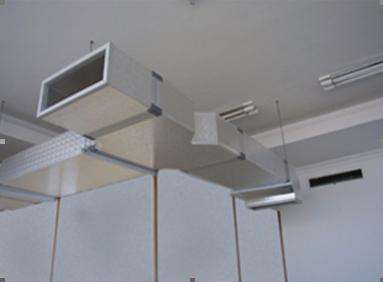

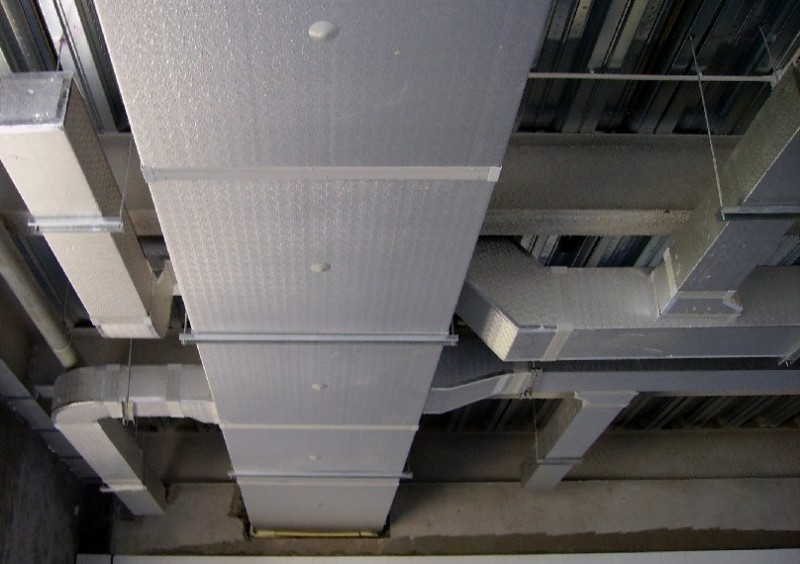

吊裝

　　金屬吊架通常用來支撐矩形風管和接頭。支托采用輕鋼龍骨，標準寬度為76mm。支架的高度和型號見下表。

支托長度 最小吊架尺寸 最小吊架范圍

152mm 24號 76mm*38mm

457mm 22號 76mm*51mm

762mm 18號 76mm*51mm



　　吊架間距根據管道的高度和寬度而定。最大吊架間距見下圖：

風管內徑尺寸 最大吊架間距

寬≥1200 1200

寬＜1200，高＜300 1800

600＜寬＜1200，高＞600 1800

寬＜1200， 300＜高＜600 2400

寬≤600， 高＞300 2400

現場存放和修補



風管的修補

　　風管如受到意外碰撞引起損壞，根據管材損壞的具體類型，可采用適當?shù)难a救措施。

　　（1） 最外層鋁皮的損壞，可以通過通過粘貼新的鋁箔膠帶來修復。

　?。?） 管壁上的孔洞，需在管壁上以45度方向切割下一小方塊，然后用風行板填補。





6 管道的加固

　　當尺寸和風壓超過一定數值時，需采用相應的加固措施。天惠風管系統的加固系統是利用支撐、園盤膠粒一套特出系統將應力向邊緣方向分散，可承受一定的正壓和負壓，保證了最大限度的塑性和韌性。具體的可參照以下表







備注：以上僅供雙面鋁箔復合風管相關材質施工參考！
