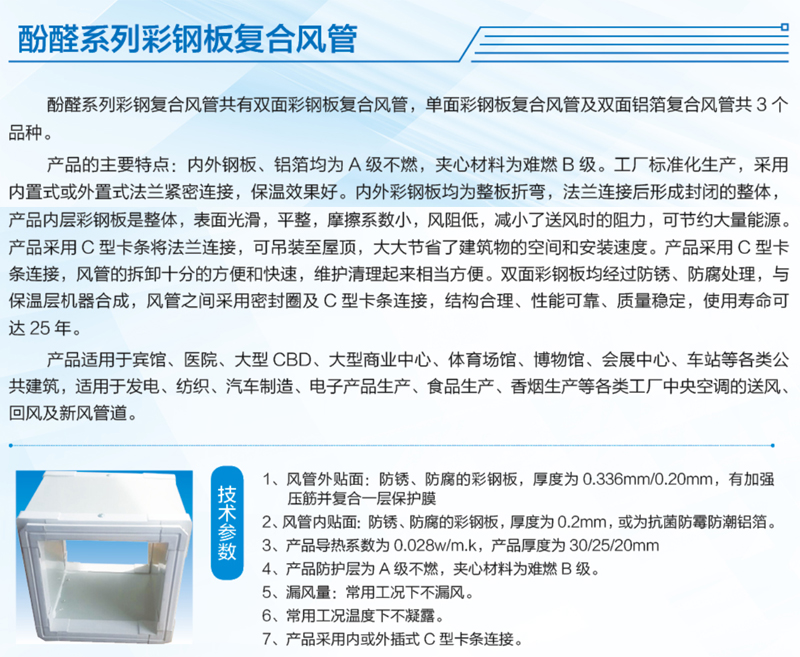

單面壓花酚醛風管制作安裝技術主要工藝流程及操作要點

1.1 施工工藝流程 準備工作→風管制作→風管連接→吊裝→檢測

1.2 操作要點

1.2.1 準備工作 施工前準備一整套專用施工工具，制作工作平臺。對施工人員進行現場技術交底、安全交底。分解風管施工圖，確定空調設備及風管各部件的安裝位置，將風管系統拆解為直風管、彎頭、變徑、 三通、四通等等；確定各直風管及異型管的合理長度和數量；確定風管與空調設備及風管各部件的連接方式及相應的連接輔件；確定風管的加固方式；核算板材的用量；根據風管的拆分情況并結合主輔材配比表核算各種輔材的用量。由于酚醛泡沫板材尺寸為4000×1200㎜及2000×1200(長×寬)兩種，而設計風管的規格尺寸各式各樣，所以在劃線過程中應精確計算、合理地劃線、切割下料是降低材料損耗的關鍵。

1.2.2 風管制作 風管制作流程:放樣→切割、壓彎→成形→加固 1 放樣

1) 矩形直風管放樣。一般復合板材供貨板寬為1200mm，長度為4m，根據風管邊長尺寸及板材寬度，矩形 直風管的放樣采用如圖1.2.2-1所示的組合方法。A和B隨板材厚度而變化，(B=2A)使用不同組合方法放樣尺寸不一樣，按風管制作任務單規定的組合方式計算放樣尺寸。按計算的放樣尺寸用鋼直尺或鋼卷尺在板材上丈量，用方鋁合金靠尺和畫筆在 板材上畫出板材切斷、V形槽線、45度斜坡線。

2) T形矩形風管放樣。T形矩形風管由兩根矩形直管組成。按矩形直風管放樣的方法，分別放樣。主管在 設計位量開孔，開孔尺寸為對應支管邊長。用鋼尺丈量，用畫筆和方鋁合金靠尺劃出切斷線、V形槽線、45度斜坡線，如圖1.2.2-2所示。
