閥芯規格：12mm
Z大壓力：300bar
入口流量：80L/min
換向聯流量：50L/min
* 高壓型
型號說明 :
產品特點
主要應用領域 / 舉例：
-- 每聯工作口流量可按需設定、與同時控制的換向閥數
量、負載壓力無關；
-- 換向片間流量分配與其需求成比例，與泵的飽和狀態
和負載壓力無關；
-- 緊湊的片式結構，可組合不同的閥組來滿足不同機器
的要求；
-- 通過 LS 溢流閥限制系統的Z大壓力；
-- 通過 LS 溢流閥和二次溢流閥保護系統。

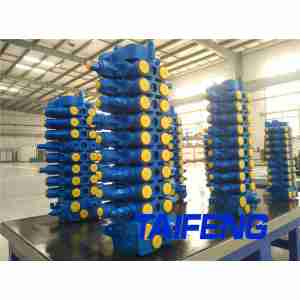

TRM10 系列流量共享型多路閥
（LUDV）
泰豐智能控制
小型挖掘機，叉車，鉆機，起重機械，農業機械。
技術參數
電氣控制
連接油口及擰緊力矩
聯數
Z多 10 個換向片
閥芯規格
閥芯直徑 12mm
Z大允許流量
油口 P : 80L/min 油口 A/B: 50L/min
Z大壓力
P 口：300bar
A/B 口：350bar
Z大控制壓力
35bar
工作介質溫度
+5℃至 +90℃
工作介質
液壓油
粘度范圍
2.8-380mm2/s
內泄
6.5cc/min（在 100bar 時）
重量（Kg）
進油塊：3
換向閥塊：2.8
尾片：5
安裝固定要求
3 點固定
安裝面的平面度
0.5mm
G12
G24
E12
E24
電壓
12V
24V
12V
24V
電阻（在 20℃下）
8.15Ω±5%
32.5Ω±5%
4.72Ω±5%
20.8Ω±5%
控制電流
-
-
0 至 1500mA
0 至 750mA
插頭
Deutsch DT04-2P
防護等級
IP69k
油口
螺紋
管接頭擰緊扭矩（Nm）
油口形式
P 進油口
G1/2
50
平面密封
T 回油口
G1/2
50
A，B 油口
G3/8
40
LS，M、a、b 油口
G1/4
25
如 TRM10-BX-03-A-01：
TRM10 系列 - 變量泵 - 先導控制 - 三聯 – 用戶識別號
1. 產品代號：TRM
2. 系列號：10
3. 定量泵 D；變量泵 B
4. 控制方式：手動控制 S；先導控制 X；
直流 12V 開關控制 G12；
直流 24V 開關控制 G24；
直流 12V 比例控制 E12；
直流 24V 比例控制 E24； 組合控制 H
5. 聯數：1 ～ 10
6. 用戶識別號
TRM XX - X X - XX - X-X
1 2 3 4 5 6
