1、加壓送風量的計算方法
①、壓差法:當疏散通道門關閉時,加壓部分保持一定的正壓值。
Ly=0.827xAxΔP1/nx1.25x3600 0.827--漏風系數
A為門縫隙的計算漏風量總面積(m2)門縫寬度按照0.002~0.004m
ΔP--門縫兩側的壓差值(Pa)對于防煙樓梯間取40~50Pa,前室消防電梯前室合用前室取25~30Pa 1.25不嚴密處附加系數
n--指數(一般取2)
②、風速法:開啟著火層疏散門時,需要相對保持門洞處一定風速所需送風量
LV=nxFxνx(1+b)x3600/a
ν--開啟門洞處的平均風速,取0.7~1.2(m/s)
F--一樘門的開啟面積(m2)
a--背壓系數,根據加壓間的密封程度,取值0.6~1.0 b--漏風附加率,取0.1~0.2 n--同時開啟門的計算數量,對于多層建筑及20層以下的建筑取2,20層20層以上取3。
③比較Ly,Lv及防火規范加壓送風量表數值,確定加壓送風量。
2、加壓送風量計算中的難點問題
①、合用前室加壓送風量是與建筑物的層數及開啟門的數量有關;n的取值直接關系到開啟風口數量問題。20層以下按照兩個風口計算,20層及以上按照三個風口計算。最終以校核門的斷面風速為標準。在消防控制上也應按照此要求執行。
例:當建筑層數小于20層時,合用前室的加壓送風量為12000~16000m3/h,當前室門洞尺寸為1.2 x 2.1時,開啟兩層送風口,其門洞風速為0.66~0.88m/s,滿足門洞風速要求。開啟三層送風口其門洞風速0.441~0.59m/s,不滿足門洞風速要求。
②、當前室有兩個或兩個以上們時,其風量按計算數值乘以1.5~1.75確定,開門時,通過門的風速不應小于0.7m/s。這里的門是不包括防煙樓梯間開向前室的門。防煙樓梯間風壓是大于前室風壓的。
③、地下防煙樓梯間的加壓送風問題
在多層建筑中,若地下僅有一層疏散樓梯間,n取1,通過門洞處的風速V應適當加大,宜取0.9~1.2m/s。計算值直接取用不與表比較。
LV=nxFxνx(1+b)x3600/a
=1x1.6x2.0x0.9x1.1x3600/0.8
=14256m3/h
其它地下室加壓送風可參照此方法執行。
④、地上部分防煙樓梯間及合用前室均采用自然排煙,地下部分防煙樓梯間及合用前室需要機械加壓送風的情況?
分析:地下防煙樓梯間及合用前室分別加壓送風。(按照建規執行)
⑤、地上部分合用前室采用機械加壓送風,地下合用前室風量怎樣計算?
分析:可以合用系統。原因是控制系統可以實現著火層及其上一層的防煙控制;而且考慮一個著火點。
⑥、加壓送風系統的超壓問題
a、設置泄壓閥,且在穿越防火墻處設置70℃防火閥,泄壓板的開啟面積公式:
F=(LV-LY)/3600x6.41 F-泄壓閥閥板的開啟面積(m2)
LV-加壓送風量(m3/h)
LY-當疏散通道門關閉時,加壓部位保持一定的正壓值所需送風量(m3/h)
b、采用旁通閥,在樓梯間及前室合用前室適當?shù)奈恢迷O壓力傳感器,控制加壓送風機出口處的旁通泄壓閥,調整余壓值。
3、其他規定
①、4.5.5-3條:機械加壓送風口不宜大于7m/s,排煙口不宜大于10m/s,公共聚集場所不宜大于5m/s,自然補風口不宜大于3m/s。
②、機械加壓送風管道和用于機械排煙補風管道不宜穿過防火分區或其它火災危險性較大房間,當必須穿越時,應在穿過處設置防火閥,加壓送風管道防火閥的動作溫度為70℃,補風管道防火閥的動作溫度可為280℃
理解:在送風風速很大的情況下,即使環境溫度較高,風道內溫度也不可能達到70℃;補風(工業廠房)也可補大于70℃的空氣。補風管道防火閥的動作溫度可為70℃或280℃。
③、4.9.3-2條:靠外墻的防煙樓梯間每5層內可開啟外窗的總面積之和不應小于2.0㎡,且頂層可開啟面積不宜小于0.8㎡。

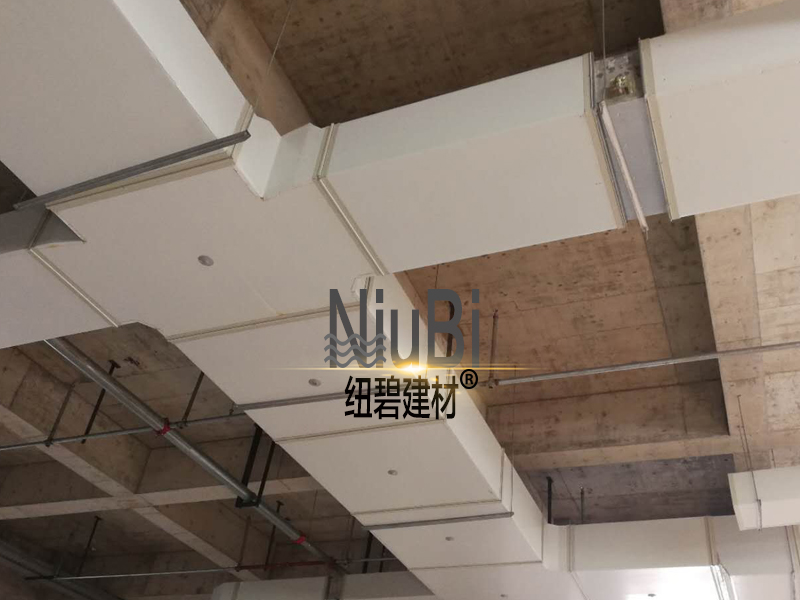

④、4.10.11條:未能設置在獨立管道井內的加壓送風管應采用耐火極限不小于1.0h的防火風管。注:當加壓送風管采用鋼板制作時,宜采取適當加厚鋼板厚度或采用防火板包覆等措施,以滿足耐火極限不小于1.0h的要求。
問題:排煙管道耐火極限是多少?
答案:經驗,1.2mm厚鋼板耐火1小時。
2mm厚鋼板耐火1.5小時。
⑤、技術措施中4.10.9-10防煙樓梯間加壓送風口可采用自垂百葉式或常開百葉式風口,并應在加壓風機壓出段上設置防回流裝置或電動調節閥。
問題:自垂百葉式風口在加壓風機壓出段上也應加回流裝置。
原因:自垂百葉風口由于重量輕,在風壓很小的情況下就被吹開,所以要在加壓風機壓出段上加回流裝置。
